Пневмоцилиндры – это исполнительные механизмы, преобразующие энергию сжатого воздуха в механическую работу. Выбор подходящего пневмоцилиндра – ключевая задача для обеспечения эффективной и надежной работы пневматической системы.

При подборе необходимо учитывать ряд параметров, включая усилие, давление, скорость и условия эксплуатации. Правильный расчет и учет этих факторов позволяют гарантировать оптимальную производительность и долговечность оборудования.

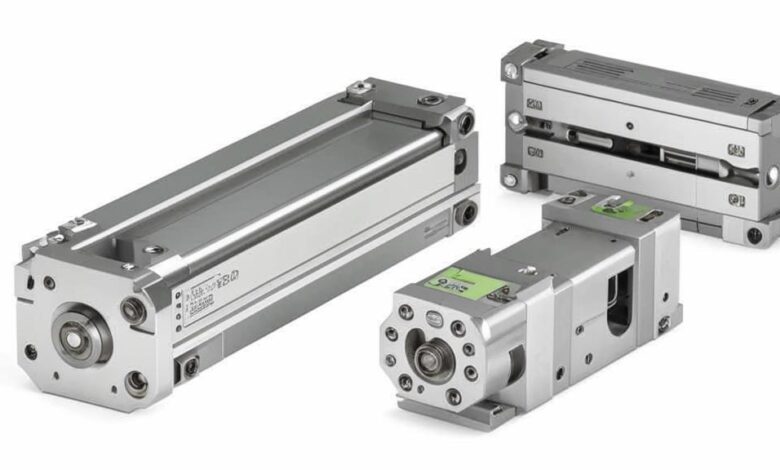

Основные параметры пневмоцилиндров

Ключевые параметры: принцип действия (одно- или двухсторонний), диаметр поршня и штока, рабочее давление. Эти характеристики определяют усилие, скорость и энергопотребление цилиндра.

Выбор цилиндра основывается на требуемых параметрах для конкретной задачи. Учет этих характеристик обеспечит оптимальную работу системы.

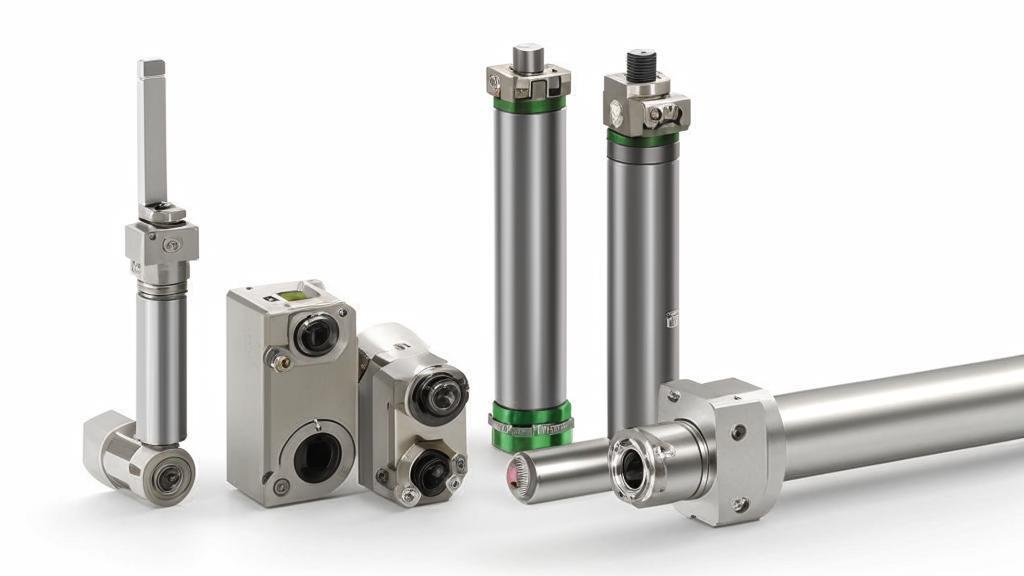

Принцип действия: односторонний и двухсторонний

Пневмоцилиндры классифицируются по принципу действия на односторонние и двухсторонние. Односторонние цилиндры совершают рабочий ход под воздействием сжатого воздуха, а возврат в исходное положение обеспечивается пружиной или внешней силой. Они применяются в задачах, где требуется однонаправленное усилие и автоматический возврат, например, в прижимных устройствах или штампах. Преимуществом является компактность и простота конструкции, однако рабочий ход ограничен ходом пружины, а усилие возврата невелико.

Двухсторонние цилиндры используют сжатый воздух для движения поршня в обоих направлениях. Это позволяет развивать усилие как при выдвижении, так и при втягивании штока, что делает их универсальными для широкого спектра задач. Управление движением осуществляется путем подачи воздуха в разные камеры цилиндра. Двухсторонние цилиндры обеспечивают более высокую точность и контроль над перемещением, а также позволяют реализовать сложные циклы работы. При выборе между односторонним и двухсторонним цилиндром необходимо учитывать требования к усилию, скорости, точности и характеру перемещения в конкретной задаче. Односторонние цилиндры предпочтительны в простых приложениях с ограниченным ходом, а двухсторонние – в задачах, требующих высокой производительности и управляемости.

Выбор типа цилиндра определяется спецификой производственной задачи и требованиями к функциональности пневматической системы.

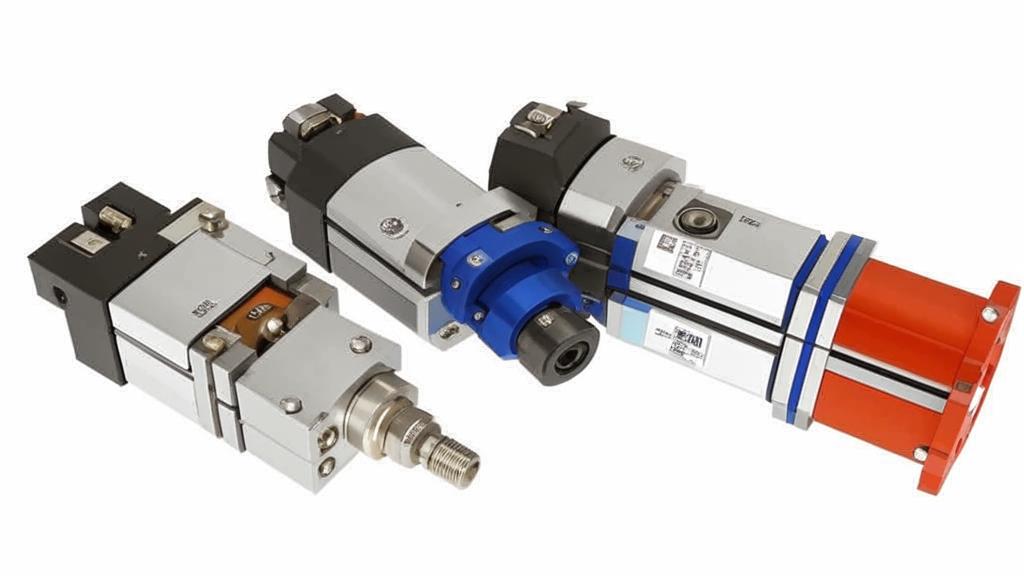

Диаметр поршня и штока

Диаметр поршня и штока являются ключевыми параметрами пневмоцилиндра, определяющими его усилие и скорость. Диаметр поршня напрямую влияет на усилие, которое цилиндр может развить при заданном давлении. Чем больше диаметр поршня, тем больше площадь, на которую воздействует сжатый воздух, и, следовательно, больше усилие. Однако, увеличение диаметра поршня также приводит к увеличению размеров и веса цилиндра, а также к большему расходу воздуха.

Диаметр штока, в свою очередь, влияет на усилие при втягивании (для двухсторонних цилиндров) и на устойчивость к изгибу при больших нагрузках. При втягивании усилие уменьшается из-за площади, занимаемой штоком. Больший диаметр штока обеспечивает большую жесткость и устойчивость к деформации, особенно при длинных ходах и высоких нагрузках. Однако, увеличение диаметра штока также увеличивает вес и размеры цилиндра.

При выборе диаметра поршня и штока необходимо учитывать требуемое усилие, скорость, условия эксплуатации и габаритные размеры. Для задач, требующих большого усилия, следует выбирать цилиндры с большим диаметром поршня. Для задач, требующих высокой скорости, следует учитывать влияние диаметра поршня и штока на расход воздуха и динамические характеристики цилиндра. Компромисс между этими параметрами позволит подобрать оптимальный цилиндр для конкретной задачи.

Рабочее давление

Рабочее давление является одним из важнейших параметров пневмоцилиндра, определяющим его усилие и скорость. Чем выше рабочее давление, тем больше усилие может развить цилиндр при заданном диаметре поршня. Однако, увеличение рабочего давления также требует более прочной конструкции цилиндра и компонентов пневматической системы, а также повышает риск утечек и преждевременного износа.

Обычно рабочее давление в пневматических системах варьируется от 0,5 до 1,0 МПа (5-10 бар). Выбор оптимального рабочего давления зависит от требуемого усилия, скорости, типа цилиндра и условий эксплуатации. Для задач, требующих большого усилия, следует выбирать цилиндры, рассчитанные на высокое рабочее давление. Однако, необходимо учитывать, что увеличение давления может привести к увеличению расхода воздуха и снижению энергоэффективности системы.

При выборе рабочего давления необходимо учитывать рекомендации производителя цилиндра и компонентов пневматической системы. Превышение максимально допустимого рабочего давления может привести к повреждению цилиндра и другим неисправностям. Также необходимо учитывать потери давления в пневматической системе, которые могут снизить фактическое усилие цилиндра. Правильный выбор рабочего давления обеспечит оптимальную производительность, надежность и долговечность пневматической системы.

Расчет усилия пневмоцилиндра

Расчет усилия – важный этап при выборе пневмоцилиндра. Усилие зависит от давления и площади поршня. Необходимо учитывать диаметр штока и факторы, влияющие на конечную силу.

Точный расчет гарантирует правильный выбор цилиндра для эффективной работы.

Формулы расчета теоретического усилия

Теоретическое усилие пневмоцилиндра рассчитывается на основе простых формул, учитывающих давление сжатого воздуха и площадь поршня. Основная формула для расчета усилия (F) выглядит следующим образом: F = P * S, где P – давление воздуха, а S – площадь поршня. Площадь поршня, в свою очередь, рассчитывается по формуле: S = π * (D/2)^2, где D – диаметр поршня. Таким образом, для цилиндра одностороннего действия или для расчета усилия при выдвижении штока цилиндра двухстороннего действия, полная формула выглядит как F = P * π * (D/2)^2.

Важно отметить, что данная формула дает теоретическое усилие, которое цилиндр может развить в идеальных условиях. На практике, необходимо учитывать потери давления в пневматической системе, трение в уплотнениях и другие факторы, которые могут снизить фактическое усилие. Для цилиндров двухстороннего действия, при расчете усилия при втягивании штока, необходимо учитывать площадь, занимаемую штоком. В этом случае, формула для площади поршня будет выглядеть как S = π * ((D/2)^2 — (d/2)^2), где d – диаметр штока. Соответственно, формула для усилия при втягивании будет выглядеть как F = P * π * ((D/2)^2 — (d/2)^2).

Использование этих формул позволяет определить теоретическое усилие цилиндра и подобрать цилиндр с подходящими характеристиками для конкретной задачи.

Учет диаметра штока при расчете усилия

При расчете усилия пневмоцилиндра двухстороннего действия необходимо учитывать диаметр штока, особенно при определении усилия при втягивании. Наличие штока уменьшает эффективную площадь поршня, на которую воздействует сжатый воздух, что приводит к снижению усилия. Поэтому, при расчете усилия при втягивании необходимо вычитать площадь штока из общей площади поршня.

Формула для расчета усилия при втягивании выглядит следующим образом: F = P * (S_поршня — S_штока), где P – давление воздуха, S_поршня – площадь поршня, а S_штока – площадь штока. Площадь поршня рассчитывается по формуле: S_поршня = π * (D/2)^2, где D – диаметр поршня. Площадь штока рассчитывается по формуле: S_штока = π * (d/2)^2, где d – диаметр штока. Таким образом, полная формула для усилия при втягивании выглядит как F = P * (π * (D/2)^2 — π * (d/2)^2).

Игнорирование диаметра штока при расчете усилия может привести к неправильному выбору цилиндра и недостаточной производительности. Особенно важно учитывать диаметр штока в задачах, где требуется равное усилие при выдвижении и втягивании. В таких случаях, необходимо выбирать цилиндр с подходящим соотношением между диаметром поршня и диаметром штока.

Подбор пневмоцилиндра по усилию

Подбор по усилию – ключевой этап. Необходимо учитывать теоретическое усилие и запас для плавности и скорости. Расчет должен основываться на фактических условиях работы.

Правильный подбор гарантирует эффективную и надежную работу системы.

Учет запаса усилия для обеспечения плавности и скорости

При подборе пневмоцилиндра по усилию необходимо учитывать запас усилия, который обеспечит плавность и скорость работы. Фактическое усилие, необходимое для выполнения задачи, должно быть меньше теоретического усилия цилиндра. Запас усилия компенсирует потери давления в системе, трение в уплотнениях и другие факторы, которые могут снизить фактическое усилие.

Рекомендуемый запас усилия составляет от 25% до 50% от требуемого усилия. Для задач, требующих высокой скорости и плавности, следует выбирать цилиндр с большим запасом усилия. Для задач, где скорость не является критичным фактором, можно использовать цилиндр с меньшим запасом усилия. Также необходимо учитывать тип нагрузки и характер движения. Для задач с переменной нагрузкой или ударными нагрузками следует выбирать цилиндр с большим запасом усилия.

Использование цилиндра с недостаточным запасом усилия может привести к замедлению работы, нестабильности движения и преждевременному износу. Слишком большой запас усилия может привести к увеличению расхода воздуха и снижению энергоэффективности системы. Правильный выбор запаса усилия обеспечит оптимальную производительность, надежность и долговечность пневматической системы.

Другие важные факторы при выборе

При выборе пневмоцилиндра важно учитывать энергию удара и скорость. Эти параметры влияют на безопасность и эффективность работы. Также важны условия эксплуатации и тип нагрузки.

Комплексный подход гарантирует оптимальный выбор.

Энергия удара и скорость

Энергия удара и скорость являются важными факторами при выборе пневмоцилиндра, особенно в задачах, где присутствуют динамические нагрузки или требуется быстрое перемещение. Энергия удара возникает при резкой остановке движущегося поршня и может привести к повреждению цилиндра, оборудования или травмам персонала. Скорость перемещения поршня влияет на производительность и время цикла.

Для снижения энергии удара используются различные методы, такие как регулируемые дроссели, амортизаторы и демпфирующие элементы. Регулируемые дроссели позволяют плавно замедлять движение поршня перед остановкой, снижая энергию удара. Амортизаторы поглощают энергию удара, предотвращая повреждение цилиндра и оборудования. Демпфирующие элементы, такие как резиновые буферы, также могут использоваться для снижения энергии удара.

Скорость перемещения поршня зависит от давления воздуха, диаметра поршня и характеристик пневматической системы. Для увеличения скорости можно использовать цилиндры с большим диаметром поршня или повысить давление воздуха. Однако, необходимо учитывать, что увеличение скорости может привести к увеличению энергии удара и снижению стабильности движения. Правильный выбор методов снижения энергии удара и оптимизации скорости обеспечит безопасную и эффективную работу пневматической системы.

Выбор пневмоцилиндра – комплексная задача, требующая учета множества факторов. Правильный подбор обеспечит эффективную, надежную и безопасную работу пневматической системы. Необходимо учитывать тип цилиндра, диаметр поршня и штока, рабочее давление, энергию удара, скорость и условия эксплуатации.

Расчет усилия – важный этап при выборе пневмоцилиндра. Необходимо учитывать теоретическое усилие, диаметр штока и запас усилия для обеспечения плавности и скорости. Также важно учитывать потери давления в пневматической системе и другие факторы, которые могут снизить фактическое усилие.

Комплексный подход к выбору пневмоцилиндра, основанный на тщательном анализе требований задачи и учете всех важных факторов, гарантирует оптимальную производительность и долговечность оборудования. Использование рекомендованных формул и методов расчета позволит подобрать цилиндр с подходящими характеристиками для конкретной задачи и обеспечить безопасную и эффективную работу пневматической системы.

Как выбрать пневмоцилиндр: основные параметры и расчет

Параметр	Описание	Рекомендации по выбору
Тип действия	Односторонний или двухсторонний	Односторонний — для простых задач, двухсторонний — для сложных циклов
Диаметр поршня	Влияет на усилие	Подбирается по требуемому усилию и давлению
Диаметр штока	Влияет на устойчивость и усилие при втягивании	Учитывать при длинных ходах и больших нагрузках
Рабочее давление	Определяет максимальное усилие	Выбирать по рекомендациям производителя
Ход поршня	Максимальная длина перемещения	Зависит от задачи и габаритов
Условия эксплуатации	Температура, влажность, среда	Использовать специальные исполнения при агрессивных условиях
Запас усилия	Компенсация потерь	Рекомендуется 25-50% от требуемого усилия
